wall panel roll forming machine

sandwich panel making machine

Miejsce pochodzenia:

Chiny kontynentalne

Nazwa handlowa:

CANGZHOU WILLING

Orzecznictwo:

ISO CE

Numer modelu:

Panel Sandwich EPS

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Nazwa produktu:
Maszyna do formowania rolek z izolowanymi panelami warstwowymi EPS typu Sandwich
Prędkość robocza:
4 m/min
Wymiar (l*w*h):
40000 mm* 2250 mm * 2500 mm
Tworzywo:
EPS lub wełna mineralna
Stan:
NOWY
Zapewniona obsługa posprzedażna:
Inżynierowie dostępni do obsługi maszyn za granicą, Wsparcie techniczne wideo, Konserwacja i naprawa
Podkreślić:

wall panel roll forming machine

,

sandwich panel making machine

Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Cena
negotiable
Szczegóły pakowania
40' FLC
Czas dostawy
45 dni roboczych
Zasady płatności
L/C, T/T, D/A, D/P
Możliwość Supply
20 zestawów miesięcznie
Powiązane produkty
Dobra cena  w Internecie Wideo

Uzyskaj najlepszą cenę
Dobra cena  w Internecie Wideo

Uzyskaj najlepszą cenę
Dobra cena  w Internecie Wideo

Uzyskaj najlepszą cenę
Skontaktuj się z nami
86-317-2016816
Skontaktuj się teraz
Opis produktu

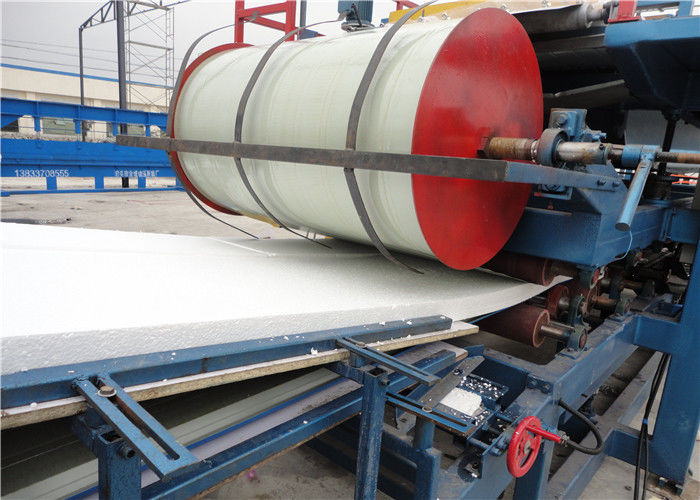

Maszyna do formowania rolek do paneli warstwowych EPS typu Sandwich


Panel warstwowy z polistyrenu, zwany również panelem warstwowym EPS. Górna i dolna powierzchnia tego panelu to blachy stalowe ocynkowane i wstępnie malowane, materiałem rdzeniowym jest polistyren, jest on formowany przez laminowanie i prasowanie za pomocą dwuskładnikowego kleju PU. Panel warstwowy charakteryzuje się utrzymywaniem temperatury, izolacją cieplną i dźwiękową, jest wodoodporny i ognioodporny. Jest szeroko stosowany jako ściana lub dach do chłodni, warsztatów przemysłowych, budynków użyteczności publicznej itp.


Profil

Specyfikacja


Nr. Pozycja Opis
1

Wymiary (dł.*szer.*wys.)

400000 mm*2250 mm*2500 m

2 Grubość stali  0,25 mm - 0,8 mm
3 Grubość panelu warstwowego 50 mm - 300 mm
4 Stacja rolek

Warstwa górna: 13 rzędów.    Warstwa dolna: 14 rzędów

5

Prędkość robocza

4 m /min

6

Moc

Moc silnika głównego: 4 kW. Moc piły latającej: 2*0,75 kW

7

Moc całkowita

                                   32 KW

8

Waga maszyny

22 tony

9

Szerokość zwoju stali

1000 mm   1200 mm  1250 mm

10

Moc silnika hydraulicznego

15 kW

11

Dokładność cięcia

±2 mm


Wprowadzenie konstrukcji


1 Rozwijak ręczny

Służy do podtrzymywania zwoju stali i rozwijania go poprzez ruch obrotowy. Zwój stali jest rozwijany ręcznie. Udźwig tego rozwijaka wynosi 1-2 tony i jest wystarczający w większości przypadków.


2 Podawanie

Odbiór surowca (blachy stalowej), zapewnia schludność produktów, równoległość i jednolitość wszystkiego. Proszę odnieść się do regulaminu wyposażenia, aby poznać funkcję kątownika pozycjonującego.


3 Materiał maszyny

Aby uzyskać produkt wysokiej jakości, nasza maszyna przyjmuje spawana konstrukcję ramy stalowej, napęd silnika reduktora z falownikiem AC, przekładnię łańcuchową, polerowanie powierzchni rolek, utwardzanie, obróbkę cieplną i powlekanie chromem.

Grubość powłoki chromowej rolki: 0,05 mm

Materiał rolki: Stal kuta 45# po obróbce cieplnej, powlekana


4 Mechanizm cięcia

Wykorzystuje stację hydrauliczną i automatyczny system cięcia na długość, aby zapewnić stabilne cięcie produktów o określonej długości. Boczne szyny prowadzące zapewniają równowagę cięcia podczas opadania noża, mechanizm ten jest stosowany w celu wyeliminowania zadziorów i innych wad krawędzi. Materiał ostrzy tnących: GCr12, po obróbce cieplnej


5 Układ hydrauliczny

Napędzany jest pompą zębatą. Po wlaniu oleju hydraulicznego do zbiornika oleju hydraulicznego, pompa może napędzać siłownik hydrauliczny w celu realizacji funkcji cięcia.

System obejmuje zestaw zbiornika hydraulicznego, zestaw pompy zębatej, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych. Moc pompy: 4 kW. Olej hydrauliczny: 40#


6 Szafa sterownicza elektryczna

Sterownik PLC jest używany do organizacji wszystkich działań maszyny. Długość detalu jest regulowana zgodnie z ustawieniem na sterowniku PLC. Dwa opcjonalne tryby sterowania: automatyczny i ręczny. W trybie automatycznym maszyna może pracować w pełni automatycznie. Aby zapewnić długą żywotność maszyny i łatwość konserwacji, stosujemy wyłącznie światowej sławy komponenty elektryczne. Dzięki naszemu specjalnie zaprojektowanemu programowi, interfejs człowiek-maszyna jest bardzo łatwy do zaakceptowania przez operatorów na każdym poziomie.


7 Enkoder

Rozumiemy, że enkoder jest bardzo ważną częścią systemu cięcia na długość, dlatego stosujemy tylko najlepszą jakość firmy OMRON Japonia. Oferujemy wystarczającą ilość pasujących sprzęgieł, aby maszyna nigdy nie zatrzymała się z powodu problemu z enkoderem.


Gwarancja


1. Gwarancja na usterki wynikające z wad produkcyjnych przez 1 rok od daty zakupu, z wyjątkiem części elektrycznych.

2. Naprawy nie będą wykonywane nawet w okresie gwarancyjnym w następujących okolicznościach

- Uszkodzenia wynikające z klęski żywiołowej

- Usterka wynikająca z błędu użytkownika

- Usterka wynikająca z modyfikacji

- Usterka wynikająca z dalszego przemieszczania lub wysyłki po instalacji


Warunki płatności


40% zaliczki

60% płatne przed przetworzeniem wysyłki


Dostawa


FOB: Port Tianjin Xingang

Czas dostawy: 45 dni roboczych po otrzymaniu zaliczki.
